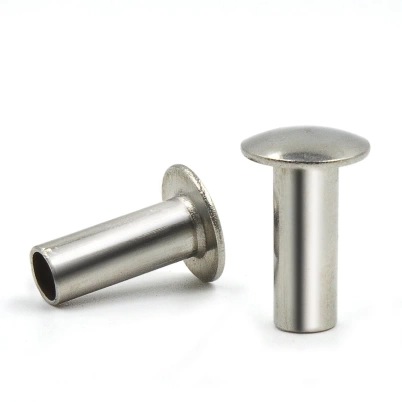

Заклепки – этот детали заклепочного соединения в виде круглого стержня или трубы, заканчивающиеся с одной стороны головкой. В процессе клепки с другой стороны образуется замыкающая (высадная) головка
- Заклепка с потайной головкой ГОСТ 10300-80 Аналог DIN 661
- Заклепки ГОСТ 10300-80 изготавливаются из стали марки:10кп
Класс точности: В
|
Диаметр стержня d
|
6
|
8
|
10
|
12
|
(14)
|
16
|
20
|
24
|
30
|
36
|
|
Диаметр головки D
|
10,3
|
13,9
|
17
|
20
|
24
|
30
|
36
|
41
|
49
|
|
Высота головки Н
|
2,4
|
3,2
|
4,8
|
5,6
|
6,8
|
7,2
|
9
|
11
|
14
|
16
|
|
Угол a
|
90°
|
75°
|
60°
|
45°
|
|
Радиус под головкой, r, не более
|
0,25
|
0,3
|
0,4
|
0,5
|
0,6
|
0,8
|
|
Расстояние от основания головки до места замера диаметра l
|
4
|
6
|
8
|
10
|
Теоретическая масса 1000 шт. заклепок, кг, при номинальном диаметре стержня d, мм
|
Длина L, мм
|
6
|
8
|
10
|
12
|
(14)
|
16
|
20
|
24
|
30
|
36
|
|
8
|
2,235
|
4,294
|
|
|
|
|
|
|
|
|
|
9
|
2,457
|
4,689
|
|
|
|
|
|
|
|
|
|
10
|
2,679
|
5,083
|
|
|
|
|
|
|
|
|
|
12
|
3,123
|
5,478
|
|
|
|
|
|
|
|
|
|
14
|
3,563
|
6,656
|
|
|
|
|
|
|
|
|
|
16
|
4,007
|
7,445
|
13,41
|
|
|
|
|
|
|
|
|
18
|
4,451
|
8,234
|
14,64
|
19,93
|
|
|
|
|
|
|
|
20
|
4,895
|
9,023
|
15,88
|
21,70
|
|
|
|
|
|
|
|
22
|
5,309
|
9,812
|
17,11
|
23,48
|
33,67
|
|
|
|
|
|
|
24
|
5,783
|
10,603
|
18,34
|
25,26
|
36,09
|
44,36
|
|
|
|
|
|
26
|
6,227
|
11,391
|
19,58
|
27,03
|
38,51
|
47,52
|
|
|
|
|
|
28
|
6,671
|
12,180
|
20,81
|
28,81
|
40,93
|
50,68
|
|
|
|
|
|
30
|
7,115
|
12,969
|
22,04
|
30,58
|
43,34
|
53,83
|
|
|
|
|
|
32
|
7,559
|
13,758
|
23,28
|
32,36
|
45,76
|
56,99
|
|
|
|
|
|
34
|
8,002
|
14,547
|
24,51
|
34,13
|
48,18
|
60,15
|
|
|
|
|
|
36
|
8,446
|
15,337
|
25,74
|
35,91
|
50,59
|
63,30
|
|
|
|
|
|
38
|
8,890
|
16,126
|
26,97
|
37,68
|
53,01
|
66,46
|
106,4
|
|
|
|
|
40
|
9,334
|
16,915
|
28,21
|
39,46
|
55,43
|
69,62
|
111,4
|
164,4
|
|
|
|
42
|
9,778
|
17,704
|
29,44
|
41,24
|
57,84
|
72,77
|
116,3
|
171,5
|
|
|
|
45
|
10,444
|
18,888
|
31,29
|
43,90
|
61,47
|
77,51
|
123,7
|
182,2
|
|
|
|
48
|
11,110
|
20,072
|
33,14
|
46,56
|
65,09
|
82,24
|
131,1
|
192,8
|
|
|
|
50
|
11,554
|
20,861
|
34,37
|
48,34
|
67,51
|
85,40
|
136,0
|
199,9
|
|
|
|
52
|
11,998
|
21,650
|
35,61
|
50,11
|
69,93
|
88,56
|
140,9
|
207,0
|
319,8
|
|
|
55
|
12,663
|
22,834
|
37,46
|
52,78
|
73,55
|
93,29
|
148,3
|
217,7
|
336,4
|
|
|
58
|
13,329
|
24,017
|
39,31
|
55,44
|
77,18
|
98,03
|
155,7
|
228,3
|
353,0
|
|
|
60
|
13,773
|
24,806
|
40,54
|
57,22
|
79,60
|
101,18
|
160,7
|
235,4
|
364,1
|
529,9
|
|
65
|
|
|
43,62
|
61,66
|
85,64
|
109,07
|
173,0
|
253,2
|
391,9
|
569,9
|
|
70
|
|
|
46,70
|
66,09
|
91,68
|
116,97
|
185,3
|
270,9
|
419,6
|
609,8
|
|
75
|
|
|
49,79
|
70,53
|
97,72
|
124,85
|
197,7
|
288,7
|
447,4
|
649,8
|
|
80
|
|
|
|
74,97
|
103,80
|
132,75
|
210,0
|
306,5
|
475,1
|
689,7
|
|
85
|
|
|
|
79,41
|
109,80
|
140,64
|
222,3
|
324,2
|
502,9
|
729,7
|
|
90
|
|
|
|
|
115,80
|
148,53
|
234,7
|
341,9
|
530,6
|
769,9
|
|
95
|
|
|
|
|
121,90
|
156,42
|
247,0
|
359,6
|
558,4
|
809,6
|
|
100
|
|
|
|
|
127,90
|
164,32
|
259,3
|
377,5
|
586,1
|
849,5
|
|
110
|
|
|
|
|
|
|
284,0
|
413,0
|
641,6
|
929,4
|
|
120
|
|
|
|
|
|
|
308,6
|
448,5
|
697,1
|
1009,3
|
|
130
|
|
|
|
|
|
|
333,3
|
484,0
|
752,6
|
1089,2
|
|
140
|
|
|
|
|
|
|
358,0
|
519,5
|
808,0
|
1179,1
|
|
150
|
|
|
|
|
|
|
382,6
|
555,0
|
863,5
|
1249,0
|
|
160
|
|
|
|
|
|
|
|
590,6
|
919,0
|
1328,9
|
|
170
|
|
|
|
|
|
|
|
626,1
|
974,5
|
1408,8
|
|
180
|
|
|
|
|
|
|
|
661,6
|
1030,0
|
1488,8
|
